Создать проект и диаграмму

Перед началом

Нужен доступ к AGL Studio и право создавать проекты. IAM.Solution использует архитектурный редактор AGL; английские подписи на снимках соответствуют выбранному языку редактора.

Что нажимать

1. Откройте Projects. Нажмите New Project (доступное имя кнопки — Create New Project).
2. Откройте созданный проект и создайте диаграмму через New Diagram.
3. В визуальном редакторе откройте Insert. Выберите компонент, например Server, и поместите его на холст.
4. Настройте имя и свойства выбранного элемента в инспекторе. Для связи двух элементов выберите инструмент соединения и укажите её концы.
5. Нажмите Save. Дождитесь состояния сохранения, затем откройте диаграмму повторно из проекта.

Увеличить скриншот

1 2

1. Create new project
2. Search projects

Увеличить скриншот

1 2 3 4 5 6

1. AGL Code
2. Save
3. AGL Code
4. Save
5. Export as SVG
6. Insert active shape from Shapes drawer

Как проверить результат

Новая диаграмма видна в нужном проекте, элементы и связи сохраняются после повторного открытия. Учебный снимок использует встроенный mock API; он не подтверждает запись в production-проект.

Если не получилось

Если кнопка недоступна, проверьте роль и выбранную организацию. При ошибке сохранения не закрывайте несохранённую диаграмму; сохраните доступный экспорт и разберите сообщение редактора.

Уровни и доступные нотации

Сначала выберите Уровень архитектуры, затем Нотация. Список содержит только поддерживаемые сочетания выбранного уровня и, для Enterprise, Слоя предприятия. Выбор нотации сохраняет текущий уровень. При явной смене уровня или корпоративного слоя несовместимая нотация заменяется подходящей: ArchiMate для Enterprise, C4 для Solution/System/Infrastructure, Network для Network. Объекты и связи остальных представлений сохраняются в .agl; переключение можно отменить.

Это матрица поддерживаемых профилей Studio. Виды C4 следуют разделению C4 на уровни детализации и вспомогательные диаграммы. Чтобы перейти от Container к Component через списки, выберите System; детализация объекта и навигация по холсту продолжают работать отдельно.

Увеличить скриншот

1 2 3 4

1. Уровень архитектуры
2. Нотация
3. Слой предприятия
4. Доступные нотации / Available notations

В аналитике Создать диаграмму BPMN создаёт процесс на уровне Enterprise / Бизнес-архитектура; модель данных создаётся в ERD на уровне System, интеграционный поток — в C4 Dynamic на уровне Solution. Эти настройки записываются в новый файл. Существующие аналитические файлы сохраняют свои типы объектов.

Если старый файл содержит несовместимые уровень и нотацию, Studio подбирает совместимый контекст отображения по сохранённой нотации и виду C4. Исходные объекты не преобразуются и не удаляются. Для другого представления выберите уровень явно; если нужных объектов нет, добавьте их из библиотеки или попросите агента. Для сохранения выбора нажмите Cmd/Ctrl+S.

BPMN: capability и сценарии

В локальной AGL Studio откройте .agl через Файл → Открыть проект… и выберите нотацию BPMN. Для изменения привязок нужен редактируемый проект; для записи на диск — доступ к его файлу. Внешний сервер для ручного редактирования не требуется.

Поля выбора, кнопки и счётчик выровнены по одной линии. На узком окне строка прокручивается горизонтально; подписи «Возможность» и «Сценарий» остаются над соответствующими списками.

1. В компактной строке над холстом выберите Возможность и Сценарий. Холст показывает только явно включённые объекты и связи. Все процессы возвращает полную диаграмму.
2. Нажмите Сценарии BPMN (доступное имя и подсказка — Настроить сценарии BPMN). Настройки открываются поверх холста.
3. В Привязка к сценарию выберите существующий сценарий, включая созданный для Sequence, или Новый сценарий BPMN. Укажите Capability сценария, Название capability и Название сценария.
4. Описание сценария, Объекты сценария и Связи сценария открывают отдельные выпадающие панели. Отметьте состав процесса; связь доступна, когда оба её конца включены. Списки прокручиваются и не увеличивают высоту основной строки.
5. Нажмите иконку дискеты Сохранить привязку BPMN. Для записи всего .agl, привязок и выбранного сценария нажмите Cmd/Ctrl+S. Повторно откройте файл и проверьте выбранный процесс и его описание.

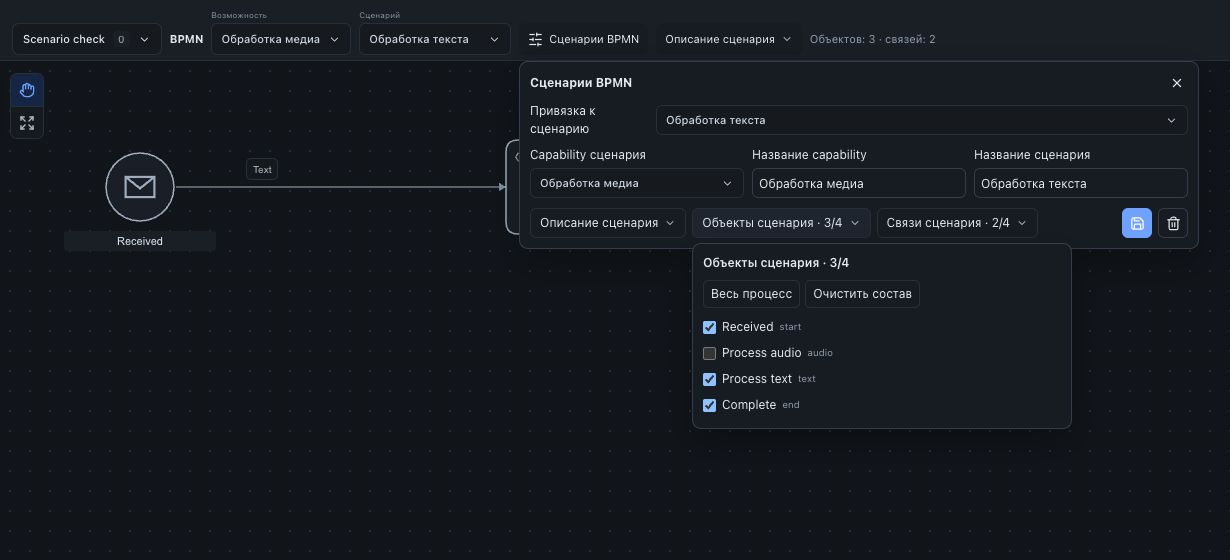

Увеличить скриншот

1 2 3 4 5

1. Выбрать capability BPMN
2. Выбрать сценарий BPMN
3. Настроить сценарии BPMN
4. Объекты сценария · 3/4
5. Сохранить привязку BPMN

Общие события, задачи и связи можно включать в несколько сценариев без копирования объектов. Один сценарий может содержать и Sequence, и отдельную BPMN-проекцию. Новые объекты на холсте входят в выбранный BPMN-сценарий; удаление объекта убирает его устаревшие привязки. Отменить восстанавливает топологию и состав одним шагом. Иконка Удалить привязку BPMN сохраняет сами объекты и существующую Sequence-проекцию.

Экспорт в SVG, PNG, PDF и BPMN XML использует выбранный процесс; .agl сохраняет все процессы. Старый BPMN-файл без привязок открывается целиком. Агент может вернуть явные capability/сценарии и их состав; вымышленные идентификаторы, неподдерживаемые типы и связи с концами вне сценария не принимаются.

Если сохранённый сценарий недоступен на выбранном уровне архитектуры, показывается Сценарий недоступен в текущем представлении, а другой процесс автоматически не подставляется. Верните нужный уровень, выберите другой сценарий или Все процессы. После ошибки привязки исправьте имена/состав и сохраните повторно. Не закрывайте несохранённый файл до Cmd/Ctrl+S.
